Ολοκληρωμένος οδηγός για φωτισμό με συστήματα ραγών

Ανάμεσα στις σύγχρονες τεχνολογικές λύσεις φωτισμού, τα συστήματα ραγών (track lighting systems) ξεχωρίζουν για την αισθητική, την ευελιξία και την προσαρμοστικότητά τους.

Άρθρο του κ. Παναγιώτη Α. Κονταξή*

Ο αρχιτεκτονικός φωτισμός αποτελεί ένα από τα πλέον κρίσιμα και καθοριστικά στοιχεία για τη διαμόρφωση, την ανάδειξη και τη λειτουργική αναβάθμιση οποιουδήποτε δομημένου περιβάλλοντος. Η ποιότητα, η ένταση, η χρωματική απόδοση και η γεωμετρία της κατανομής του φωτός επηρεάζουν άμεσα την ψυχολογία, την ευεξία, την οπτική άνεση και την παραγωγικότητα των χρηστών, ενώ παράλληλα καθορίζουν τη συνολική αισθητική πρόσληψη του αρχιτεκτονικού χώρου.

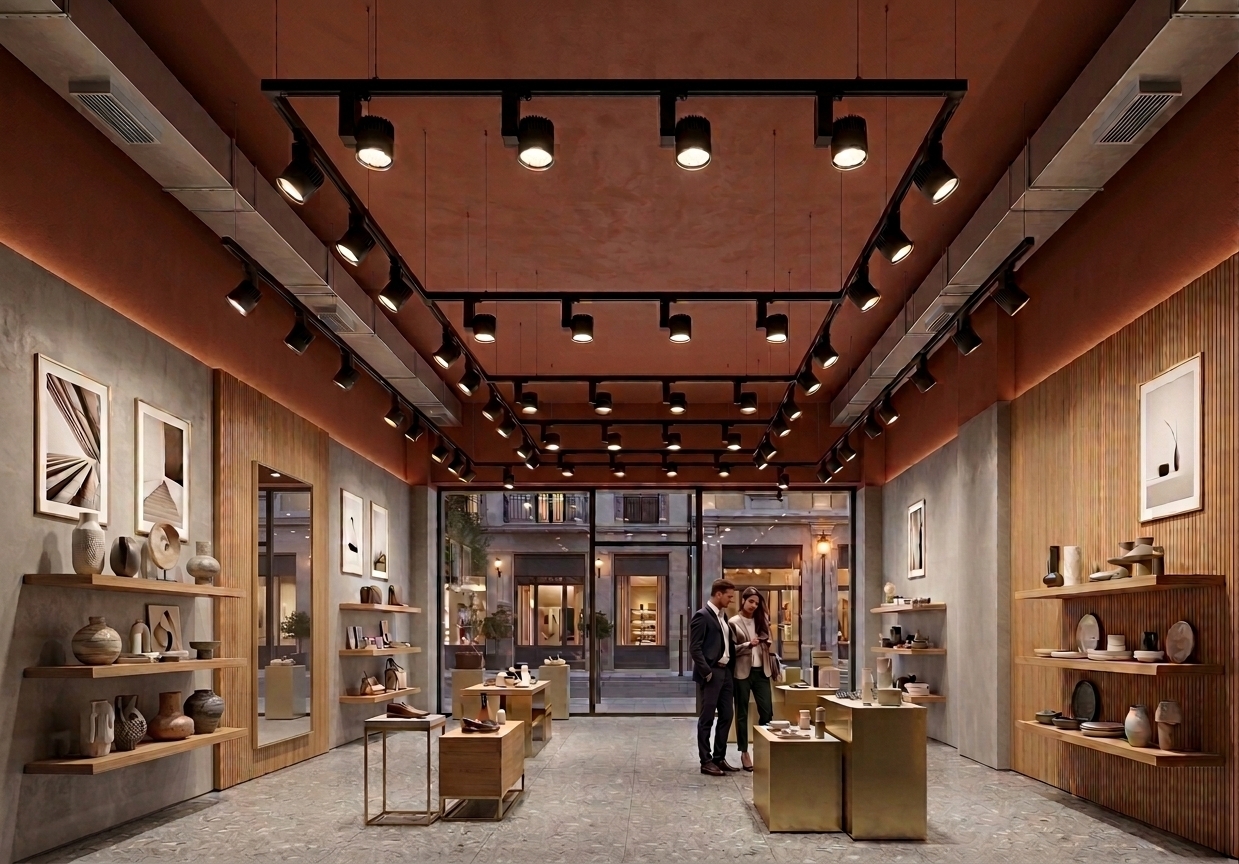

Ο φωτισμός με συστήματα ραγών (εικόνα 1) αποτελεί μια σύγχρονη τεχνολογία που υπερέχει από τον παραδοσιακό σταθερό φωτισμό, προσφέροντας ευελιξία, προσαρμοστικότητα και δυναμικό έλεγχο στο σύγχρονο αρχιτεκτονικό περιβάλλον.

Ενώ οι σταθερές εγκαταστάσεις φωτισμού (όπως τα χωνευτά spot, οι πλαφονιέρες ή τα σταθερά κρεμαστά σώματα) εγκλωβίζουν το χώρο σε μια αμετάβλητη διάταξη που απαιτεί κοστοβόρες και χρονοβόρες ηλεκτρολογικές επεμβάσεις, μερεμέτια και φθορά των δομικών στοιχείων για κάθε μελλοντική τροποποίηση, οι ράγες φωτισμού λειτουργούν ως ένα ανοιχτό και πολυδύναμο δίκτυο μεταφοράς ισχύος.

Το κύριο πλεονέκτημα των ραγών έγκειται στη δυνατότητα άμεσης επαναδιάταξης, προσθήκης, αφαίρεσης ή αντικατάστασης των φωτιστικών σωμάτων κατά μήκος της ράγας, χωρίς την ανάγκη νέων καλωδιώσεων ή εξειδικευμένων εργασιών. Αυτή η δυναμική φύση καθιστά τις ράγες ιδανική λύση για χώρους με συχνά μεταβαλλόμενες χρήσεις και ανάγκες, όπως για εμπορικά καταστήματα, εκθεσιακά κέντρα, γκαλερί τέχνης, χώρους γραφείων, αλλά και σύγχρονες κατοικίες.

Επιπλέον, τα συστήματα ραγών προσφέρουν ανώτερη φωτομετρική ευελιξία: Επιτρέπουν τη συνύπαρξη στην ίδια υποδομή διαφορετικών τύπων φωτισμού, όπως προβολέων εστιασμένης δέσμης (spotlight για την ανάδειξη αντικειμένων), γραμμικών σωμάτων για ομοιόμορφο γενικό φωτισμό και κρεμαστών σωμάτων για διακοσμητικό αποτέλεσμα.

Χαρακτηριστικά και ταξινόμηση

Οι ράγες φωτισμού δεν αποτελούν απλά διακοσμητικά ή δομικά μεταλλικά προφίλ, αλλά σύνθετους ηλεκτροφόρους αγωγούς που μεταφέρουν την ηλεκτρική ενέργεια στα προσαρμοσμένα φωτιστικά σώματα μέσω εσωτερικών αγωγών χαλκού. Η ταξινόμησή τους γίνεται με βάση την ηλεκτρική τους δομή (τις φάσεις), την τάση λειτουργίας και τον τρόπο τοποθέτησής τους στο κτίριο, όπως παρατίθεται αναλυτικά παρακάτω:

Α. Διαχωρισμός με βάση τις φάσεις

Ανάλογα με την ηλεκτρική τους δομή, οι ράγες διακρίνονται σε:

– Μονοφασικές (1-Circuit / Single Phase), οι οποίες διαθέτουν έναν αγωγό φάσης (L), έναν ουδέτερο αγωγό (N) και έναν αγωγό γείωσης (G). Όλα τα φωτιστικά σώματα που τοποθετούνται κατά μήκος της ράγας ενεργοποιούνται, απενεργοποιούνται ή αυξομειώνουν την έντασή τους (dimming) ταυτόχρονα, ως ενιαία ομάδα. Οι συγκεκριμένες ράγες αποτελούν ιδανική, οικονομική λύση για μικρές οικιακές εφαρμογές, διαδρόμους, κουζίνες ή χώρους όπου απαιτείται απλός, κεντρικός έλεγχος χωρίς ανάγκη ξεχωριστών ομάδων φωτισμού.

– Τριφασικές (3-Circuit / 3-Phase), οι οποίες αποτελούν το διεθνές πρότυπο για εμπορικές, επαγγελματικές και απαιτητικές αρχιτεκτονικές εφαρμογές. Διαθέτουν τρεις ανεξάρτητους αγωγούς φάσεων (L1, L2, L3), έναν κοινό ουδέτερο αγωγό και αγωγό γείωσης. Ο χρήστης ή ο διαχειριστής του χώρου μπορεί, περιστρέφοντας έναν ενσωματωμένο επιλογέα (dial) στη βάση του προσαρμογέα (adapter) του φωτιστικού, να επιλέξει σε ποια από τις τρεις φάσεις θα συνδεθεί το κάθε σώμα. Αυτό παρέχει τη δυνατότητα δημιουργίας έως και τριών ανεξάρτητων σεναρίων φωτισμού στην ίδια γραμμή ράγας (π.χ. γενικός φωτισμός στη φάση 1, φωτισμός ανάδειξης προϊόντων στη φάση 2 και φωτισμός ατμόσφαιρας στη φάση 3).

Στην παγκόσμια αγορά συναντώνται επίσης συγκεκριμένοι τύποι συνδεσμολογίας, όπως τα συστήματα H-Track, J-Track και L-Track. Το σύστημα H-Track είναι το πλέον διαδεδομένο, διαθέτοντας δομή τριών (ή 5) συρμάτων (με δύο αγωγούς ισχύος στις πλευρές και κεντρική επαφή γείωσης για μέγιστη ασφάλεια), προσφέροντας ευρεία συμβατότητα μεταξύ διαφορετικών κατασκευαστών (βλ. σχήμα 1).

Β. Διαχωρισμός με βάση την τάση

Ανάλογα με την τάση λειτουργίας, οι ράγες διακρίνονται σε:

– Ράγες τάσης δικτύου (230V), οι οποίες λειτουργούν απευθείας με την τάση του ηλεκτρικού δικτύου, χωρίς τη χρήση κεντρικών μετασχηματιστών. Επιτρέπουν μεγάλα μήκη συνεχόμενων γραμμών (δεκάδες μέτρα) και μπορούν να υποστηρίξουν φωτιστικά σώματα υψηλής ισχύος. Είναι η πλέον διαδεδομένη επιλογή για πολυκαταστήματα, εκθεσιακά κέντρα και μεγάλους επαγγελματικούς χώρους.

– Μαγνητικές ράγες χαμηλής τάσης (Low Voltage / Magnetic Tracks – 24V ή 48V), οι οποίες αντιπροσωπεύουν την αιχμή της τεχνολογίας στον αρχιτεκτονικό φωτισμό. Λειτουργούν με ασφαλή χαμηλή τάση (DC – SELV), απαιτώντας κεντρικό ή εσωτερικό τροφοδοτικό (driver) μετατροπής των 230V σε 24V/48V. Τα φωτιστικά συγκρατούνται στη ράγα με μαγνητικούς μηχανισμούς και πραγματοποιούν ηλεκτρική επαφή με μηχανικά κλιπ, για μεγαλύτερη ασφάλεια, καθώς στο παρελθόν είχαν σημειωθεί περιστατικά πτώσεως φωτιστικών από τις ράγες. Προσφέρουν εξαιρετικά λεπτό προφίλ (ultra-slim), minimal αισθητική και ασφάλεια κατά τη μετακίνηση των σωμάτων, ακόμη και όταν η ράγα βρίσκεται υπό τάση.

Γ. Διαχωρισμός με βάση τον τρόπο τοποθέτησης

Ανάλογα με τον τρόπο τοποθέτησης, οι ράγες διακρίνονται σε:

– Χωνευτές (recessed), οι οποίες εγκαθίστανται εντός γυψοσανίδας ή ψευδοροφής. Διακρίνονται σε trimless (χωρίς εμφανές πλαίσιο, όπου η γυψοσανίδα στοκάρεται μέχρι το χείλος της ράγας για απόλυτα επίπεδο εντοιχισμό) και σε ράγες με flange (πατούρα που καλύπτει τις ατέλειες της κοπής).

– Επίτοιχες / επιφανειακές (surface mounted), οι οποίες βιδώνονται απευθείας στην οροφή ή στον τοίχο, αποτελώντας την ιδανική λύση για ανακαινίσεις ή χώρους με συμπαγή οροφή σκυροδέματος, όπου δεν υπάρχει δυνατότητα κατασκευής ψευδοροφής.

– Κρεμαστές / αναρτώμενες (suspended), οι οποίες αναρτώνται από την πλάκα της οροφής με ρυθμιζόμενα συρματόσχοινα και ειδικά καλώδια τροφοδοσίας. Χρησιμοποιούνται σε χώρους με μεγάλο ελεύθερο ύψος (loft, βιομηχανικά κτίρια, εμπορικά καταστήματα) προκειμένου να φέρουν τη στάθμη φωτισμού στο επιθυμητό ύψος εργασίας (βλ. σχήμα 2).

Φωτιστικά σώματα

Η επιλογή των κατάλληλων φωτιστικών σωμάτων (LED track head) καθορίζει το τελικό φωτομετρικό αποτέλεσμα, τη διαμόρφωση των σκιών και την ατμόσφαιρα του χώρου. Ειδικότερα, στις ράγες χρησιμοποιούνται:

– Προβολείς εστιασμένου φωτισμού (Spotlights / Accent Light) με ανακλαστήρες υψηλής ανακλαστικότητας ή φακούς ολικής εσωτερικής ανάκλασης (TIR lenses), που συγκεντρώνουν το φως σε στενές ή μεσαίες δέσμες (10 έως 40 μοιρών). Προσφέρουν δυνατότητα πλήρους περιστροφής 360 μοιρών στον οριζόντιο άξονα και κλίσης έως 90 μοιρών στον κατακόρυφο, αποτελώντας την κύρια επιλογή για φωτισμό ανάδειξης (accent lighting) προθηκών, προϊόντων, πινάκων και έργων τέχνης.

– Γραμμικά φωτιστικά διάχυτου φωτισμού (Linear Diffused Light), επιμήκη με γαλακτερό κάλυμμα (opal diffuser), που κουμπώνουν στη ράγα και προσφέρουν ομοιόμορφο, γενικό φωτισμό (general lighting) χωρίς έντονες σκιές, όντας κατάλληλα για διαδρόμους, βιβλιοθήκες και χώρους γραφείων.

– Γραμμικά πολυκατοπτρικά φωτιστικά (Linear Dot), τα οποία συνδυάζουν τη γραμμική δομή με εστιασμένες πηγές LED χαμηλής θάμβωσης (UGR < 19). Παρέχουν κατευθυντικό φως προς τα κάτω (downlight), ενώ η πηγή παραμένει σχεδόν αόρατη από πλάγιες γωνίες θέασης.

– Κρεμαστά διακοσμητικά ή λειτουργικά φωτιστικά (Pendant), τα οποία προσαρμόζονται στη ράγα μέσω ειδικού αντάπτορα και είναι κατάλληλα για τοποθέτηση πάνω από τράπεζες, πάγκους εργασίας, νησίδες κουζίνας ή ρεσεψιόν.

– Προβολείς ρυθμιζόμενης δέσμης (Zoom Spots) που επιτρέπουν τη χειροκίνητη ή μηχανική μεταβολή της γωνίας δέσμης (π.χ. από 10 έως 60 μοίρες), προσφέροντας μέγιστη προσαρμοστικότητα σε χώρους με συχνά μεταβαλλόμενα εκθέματα (βλ. σχήμα 3).

Παράμετροι υπολογισμού & λάθη

Κατά τη σύνταξη μιας μελέτης φωτισμού, ο μελετητής οφείλει να υπολογίζει με ακρίβεια τις φωτομετρικές παραμέτρους και να αποφεύγει κρίσιμα σφάλματα που επηρεάζουν τη λειτουργικότητα και την οπτική άνεση. Ειδικότερα, θα πρέπει να λαμβάνονται υπόψη οι παράμετροι που παρατίθενται παρακάτω

Α. Γωνία δέσμης (beam angle) & πυκνότητα σποτ

Η επιλογή λανθασμένης γωνίας δέσμης αποτελεί το πλέον συχνό σφάλμα. Πολύ στενή δέσμη δημιουργεί ανεπιθύμητες σκοτεινές ζώνες και έντονες αντιθέσεις, ενώ πολύ ευρεία δέσμη προκαλεί ανεπαρκή ένταση στα σημεία ενδιαφέροντος και άσκοπη διάχυση του φωτός.

Ειδικότερα προτείνεται:

– Δέσμη 10 – 25 μοιρών για έργα τέχνης και προθήκες (accent lighting).

– Δέσμη 30 – 45 μοιρών για πάγκους και γραφεία (functional / task lighting).

– Δέσμη ίση ή μεγαλύτερη των 50 μοιρών για γενικό φωτισμό (general lighting).

Κανόνας πυκνότητας σποτ: Τοποθετείται τουλάχιστον 1 spotlight ανά 75 – 100 cm ράγας για γενικό φωτισμό και 1 spotlight ανά 50 cm για εστιασμένο φωτισμό ανάδειξης.

Β. Απαιτήσεις έντασης φωτισμού

Κάθε χώρος έχει τις δικές του απαιτήσεις όσον αφορά την ένταση του φωτισμού, όπως παρατίθεται στον πίνακα 1.

Πίνακας 1: Απαιτούμενη ένταση φωτισμού σε διάφορους χώρους.

Γ. Γεωμετρία χώρου & απόσταση από τον τοίχο

Αν η ράγα τοποθετηθεί πολύ κοντά στον τοίχο, το φως «λούζει» τον τοίχο και αναδεικνύει ατέλειες της επιφάνειας, προκαλώντας σκληρές σκιές. Αν τοποθετηθεί πολύ μακριά, απαιτείται υπερβολική κλίση των προβολέων, προκαλώντας άμεση θάμβωση στους διερχόμενους. Στον πίνακα 2 παρατίθενται οι ενδεικνυόμενες αποστάσεις.

Πίνακας 2: Χωροθέτηση ράγας και φωτιστικών σωμάτων.

Δ. Ηλεκτρικά φορτία & πτώση τάσης

Στις μαγνητικές ράγες χαμηλής τάσης (24V/48V), η πτώση τάσης (voltage drop) σε μεγάλες διαδρομές (μεγαλύτερες από 5-7 μέτρα) προκαλεί μείωση της φωτεινής ροής ή τρεμόπαιγμα (flickering) στα απομακρυσμένα σώματα.

Κανόνας υπολογισμού Driver: Η ονομαστική ισχύς του τροφοδοτικού πρέπει να υπολογίζεται με συντελεστή ασφαλείας +20% (Pdriver ≥ 1,20 x Ptotal).

Ε. Συστήματα ελέγχου, dimming & smart home

Κατά τη σύνταξη της μελέτης φωτισμού πρέπει επίσης να λαμβάνονται υπόψη:

– Η κλασική αυξομείωση έντασης μέσω της γραμμής ισχύος (TRIAC / Phase Cut, 2 καλώδια).

– Το ψηφιακό πρωτόκολλο DALI / DALI-2 που απαιτεί ειδικές ράγες DALI (με επιπλέον αγωγούς BUS DALI), επιτρέποντας ανεξάρτητη διευθυνσιοδότηση και έλεγχο κάθε φωτιστικού σώματος ξεχωριστά.

– Τα πρωτόκολλα Zigbee, Casambi, Bluetooth, Tuya/WiFi, τα οποία είναι ιδανικά για ανακαινίσεις, επιτρέποντας τον αυτόνομο έλεγχο, την ομαδοποίηση και τη ρύθμιση προηγμένων σεναρίων μέσω έξυπνων συσκευών, εφαρμογών ή ασύρματων διακοπτών.

ΣΤ. Θερμοκρασία χρώματος

Κάθε μελέτη, θα πρέπει να λαμβάνει υπόψη τη λεγόμενη «συσχετισμένη θερμοκρασία χρώματος» (Correlated Colour Temperature [CCT]). Ειδικότερα ενδείκνυται θερμοκρασία χρώματος:

– 2.700K – 3.000K (θερμό λευκό / warm white) για οικιακούς χώρους, καθιστικά και χώρους χαλάρωσης και εστίασης.

– 3.500K – 4.000K (ουδέτερο λευκό / neutral white) για γραφεία, εμπορικά καταστήματα και εκθεσιακούς χώρους.

– 5.000K – 6.000K (ψυχρό λευκό ημέρας / cool daylight) για χώρου υψηλής ακρίβειας, σχεδιαστήρια και εργαστήρια.

Επισημαίνεται ότι υπάρχουν φωτιστικά με δυνατότητα επιλογής ή δυναμικής ρύθμισης της θερμοκρασίας χρώματος ανάλογα με την ώρα της ημέρας ή τη χρήση του χώρου.

Ζ. Ποιότητα φωτός & χρωματική απόδοση

Ο μελετητής φωτισμού θα πρέπει φυσικά να λαμβάνει υπόψη το δείκτη χρωματικής απόδοσης (Color Rendering Index [CRI]). Ειδικότερα απαιτείται CRI > 90 (R9 > 50) για πιστή και ζωντανή απόδοση των χρωμάτων σε εμπορικά καταστήματα, γκαλερί και κατοικίες.

Για αποφυγή της χρωματικής απόκλισης εφαρμόζεται η χρωματομετρική μέθοδος MacAdam Ellipses και μετριέται η «τυπική απόκλιση χρωματικής αντιστοίχισης» (Standard Deviation of Colour Matching [SDCM]). Συγκεκριμένα απαιτείται SDCM≤3 για τη διασφάλιση της απόλυτης χρωματικής ομοιομορφίας μεταξύ των σωμάτων LED.

Για τη διευκόλυνση της επιλογής του κατάλληλου συστήματος τριφασικής ή μαγνητικής ράγας κατά τη φάση του σχεδιασμού, παρατίθεται ο συγκριτικός πίνακας 3.

Πίνακας 3: Συγκριτική αξιολόγηση συστημάτων ράγας φωτισμού.

Σχεδιασμός & υλοποίηση μελέτης

Για την επιτυχή υλοποίηση του έργου του, ο μελετητής φωτισμού ακολουθεί συγκεκριμένη πορεία, τα στάδια της οποίας είναι τα εξής:

1. Ανάλυση αναγκών & ζωνών: Προσδιορισμός περιοχών που απαιτούν γενικό φωτισμό και ζωνών που απαιτούν φωτισμό αναδείξεως.
2. Επιλογή τύπου ράγας: Επιλογή μεταξύ τριφασικής ράγας 230V (για μεγάλα έργα) ή μαγνητικής ράγας 48V (για high-end κατοικίες και boutique projects).
3. Χάραξη διαδρομής (Layout): Σχεδιασμός της γεωμετρίας των γραμμών στην κάτοψη οροφής (σχήματα I, L, U, O).
4. Φωτομετρικός υπολογισμός (RELUX / DIALux EVO): Εισαγωγή των φωτομετρικών αρχείων (.eulumdat / .ies) για την επαλήθευση των επιπέδων έντασης φωτισμού (Lux), της ομοιομορφίας (Uο) και των δεικτών θάμβωσης (UGR).
5. Ηλεκτρολογικός σχεδιασμός: Υπολογισμός φορτίων, διατομών καλωδίων, θέσεων τροφοδοτικών και επιλογή πρωτοκόλλου ελέγχου (DALI, Casambi).
6. Σύνταξη τεχνικών προδιαγραφών (Bill of Materials): Αναλυτική καταγραφή των προφίλ, των συνδέσμων, των εξαρτημάτων ανάρτησης, των τερματικών ταπών και των φωτιστικών σωμάτων προς αποφυγή ελλείψεων κατά την εργοταξιακή εφαρμογή.

Συμπεράσματα

Τα συστήματα ραγών φωτισμού αποτελούν ένα από τα πιο ευέλικτα, αξιόπιστα και δημιουργικά εργαλεία στα χέρια του μελετητή φωτισμού. Η επιτυχία της εφαρμογής εξαρτάται από την προσεκτική συνεκτίμηση των τεχνικών παραμέτρων: από τη σωστή διαχείριση της πτώσης τάσης στις ράγες χαμηλής τάσης, την ακριβή γεωμετρική τοποθέτηση σε σχέση με τις κατακόρυφες επιφάνειες, την επιλογή κατάλληλων γωνιών δέσμης και την εφαρμογή ποιοτικών πηγών LED με υψηλό δείκτη CRI και ελεγχόμενη θάμβωση. Η αυστηρή τήρηση των κανόνων σχεδιασμού διασφαλίζει ένα αποτέλεσμα υψηλής αισθητικής και λειτουργικής υπεροχής.

Πηγές

*Ο κ. Παναγιώτης Α. Κονταξής είναι λέκτορας εφαρμογών στη Μονάδα Τεχνολογίας Φωτισμού του Ερευνητικού Εργαστηρίου Κτιριακών και Βιομηχανικών Ενεργειακών Συστημάτων του Τμήματος Ηλεκτρολόγων & Ηλεκτρονικών Μηχανικών, στο Πανεπιστήμιο Δυτικής Αττικής.
